一、过压浪涌测试方法
      对于一些特定环境和用途的电子设备, 其供电电源中经常会有电压浪涌(本文所指浪涌均为过压浪涌)，通讯设备过压涌浪主要有以下几种形式，具体参数如下：

     为防止这些过压涌浪对后端用电设备的影响，在电源设计过程中必须对电源进行涌浪测试。
     相关浪涌测试要求为：用电设备应经受五次过压浪涌，两次过压浪涌之间的时间间隔为1 min。
     过压浪涌检测方法：首先用电设备在正常稳态电压下供电, 然后使用电设备输入电压增加到浪涌电压，最后输入电压恢复到正常稳态电压。过压浪涌后，电源及后端设备不应发生任何故障。
二、实际案例
     某通信公司采用ACBEL出品的SV48-28-450B电源模块制作的-48V直流转换电源在做2KV浪涌测试时，输入前端电路起火，直接损坏后端的MOSFET。
     经过分析，该直流转换电源由于前端防涌浪电路在2KV高电压冲击下，产生大电流冲击，导致电路板起火并损毁后端MOSFET，最直接的原因应是电源前端设计的防涌浪电路失效。
三、电路设计

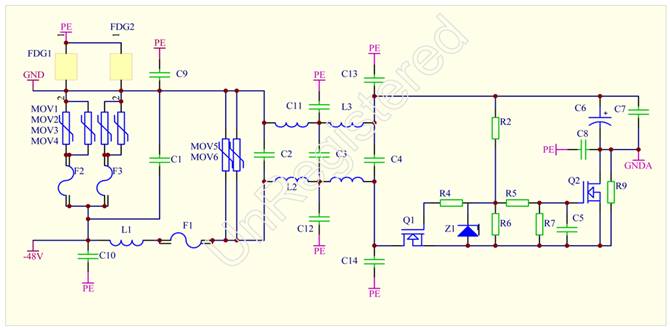

     为了保护用此电源的通讯设备，防止受浪涌电压冲击而损坏，所以中电华星重新对防涌浪电路进行了设计。具体电路图如下：
     本电路采用两级防雷电路来进行防雷及浪涌处理，是一种较高等级的直流防雷及浪涌处理电路。现在通信客户输入端需要满足IEC61000规定的输入对大地要满足2KV，4KV浪涌电压，雷击电流5KA，10KA的要求。
     此电路的工作原理如下：当感应雷击或浪涌电压产生时，由于L1会阻挡电压的突变，让前级电路先动作，前级四个MOV（MOV1--4）管，两个放电管（FDG1，2）来泄放大电流，随后，小部分的能量通过后级的L1电感，两个MOV管（MOV5，6）来泄放较小的电流，同时进一步钳位输入端的浪涌电压，以防止损坏后面的器件和电源模块。器件的结电容会影响他们的动作时间，三种器件中，TVS的响应动作时间最快，FDG的次之，MOV的最慢。由于MOV的损坏多数是呈短路状态，为了防止短路时起火，所以要串联保险管，保险管要选择防爆慢熔型，且要满足8/20微秒电流波形的冲击。差模电感L1还可以和后级电容组成EMC差模滤波，对1MHZ以下的干扰有较好的抑制作用，注意此电感一定要是空心线圈，这样通过大电流时不会饱和，太大时其体积也大，L2，L3是两个共模电感，Q1是防反接MOSFET，Q2和R9是防开机时的瞬态冲击电流。此电路在模块前端不仅具有防浪涌功能，而且兼具干扰抑制和防反接功能。
四、更改设计电路后测试效果
     通过现场分析，采用我们提供的此电路后，多次实际测试，成功抑制2KV浪涌，保护了后端的器件。
